概況先容

純鐵具備同素異構改變，純鐵的a-Fe^lFe和7-Fe^S-Fe改變是在恒定溫度下停止 的，其相變溫度A3、A別離為912T和1394C。當加人碳元素后，就成了 Fe-C相圖，變得 比擬龐雜了。其首要特色是：相變是在某一溫度規模中停止！臨界相變點隨碳含量而變；出 現了新的相變和產物，如共析改變，由單相7相構成了勿C;在均衡狀況下能夠有兩相 同時存在，如a相和7相，其余元素的感化也大抵類似。合金元素對鐵的多型性改變的影響 分為擴展7相區、封鎖7相區和減少7相區幾類。
U）擴展7相區合金元素使A₃溫度降落，溫度降低，7不變存在相區擴展。它包 括兩種環境。
① 與Y-F_e無窮互溶₆這類元素有錁（Ni）、錳（Mn）、鈷（Co）。其感化是開啟7相 區，當合金元素量充足大時，鋼在室溫時為奧氏體構造，如圖1.1 U）所示。
② 與7-Fe無窮消融。這類元素是碳（C）、氮（N）、銅（Cu），其感化是擴展Y相區。 它們固然使7相K擴展，但與iFe無窮消融，C、構成空隙固溶體，Cu與Fe構成 代位固溶體。這類相圖如圖1.1 （b＞所示。
（2） 封鎖7相區合金元素使A₃溫度降低，A₄溫度降落，7不變存在相M減少。現實 上也便是使《不變存在相區擴展₆它也有兩種環境。
① 與《-Fe無窮互溶。合金元素的加人使A溫度降低，A₄溫度降落，并在必然濃度處 會合，7相K被完整封鎖_&這類元素有鉻（Crh釩（V），當合金元素量充足大時，鋼在高 溫時仍為鐵素體構造，如圖1.1 （c）所示_D

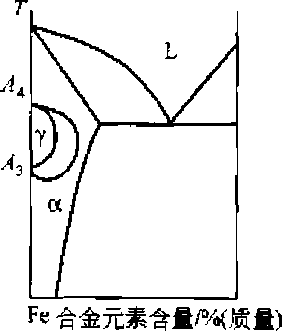

② 與_a-Fe無窮消融。屬于這類的元素有鉬（Mo）、鎊（W）、鈦（Ti）等。7相區被封 閉，在相圖上構成y團，如圖1.1 （d）所示_n

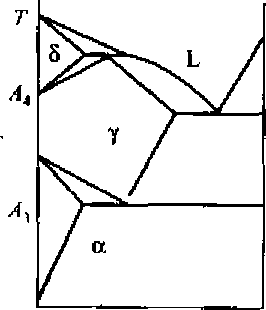

（3） 減少7相區這類元素與封鎖7相區元素類似，但因為呈現了金屬間化合物，粉碎 了 7團。屬于這類元素的有硼（B）、鈮（Nb）、鋯（Zr）等。在7-Fe中有較大消融度并不變7固溶體的元素稱為奧氏體構成元素，在«-Fe中有較大 消融度并不變a固溶體的元素稱為鐵素體構成元素。

合金元素含量（品質） （b） C_sN,Cu

合金兀素含畐收（品質） （c） Ct.V
